1. ลักษณะการทำงาน ( Operating characteristic ) ของรีเลย์กระแสเกินแบบ IDMT คืออะไร จงอธิบายว่า ทำอย่างไรจึงจะได้ลักษณะการทำงานของรีเลย์กระแสเกินแบบ IDMT

  2. จงอธิบายความหมายของเทอมตัวคูณปลั๊กเซตติ้ง ( Plug Setting Multiplier ) กับตัวคูณเวลา Time multiplier Setting ) ที่ใช้กับรีเลย์กระแสเกินโดยการแสดงลักษณะการทำงานของรีเลย์ประกอบด้วย

  3. จงอธิบายความหมายของเทอมต่างๆดังนี้ (ก) การจัดลำดับการทำงานโดยการตั้งเวลา ( time graded system ) (ข) การจัดลำดับการทำงานโดยการตั้งค่ากระแส ( current graded system ) และ (ค) การจัดลำดับการทำงานโดยใช้ลักษณะเวลากับกระแส ( time-current graded system ) และจงอธิบายว่าเพราะเหตุใด เราจงนิยมวิธี time-current graded system มากกว่าวิธีอื่น

  4. จงบอกเงื่อนไขในการเลือกค่าเซตติ้งกระแส ( current setting ) และ เซตติ้งช่วงเวลาทำงาน ( time setting )ของรีเลย์กระแสเกินในระบบลำดับเวลาทำงานแบบ time-graded system

  5. ช่วงเวลาลำดับโดยทั่วไปประกอบด้วยอะไรบ้าง และมีค่าเป็นเท่าใด

  6. จงอธิบายเปรียบเทียบข้อดีและข้อเสียของการใช้รีเลย์ที่มีค่าพิกัดกระแส 1 แอมแปร์ กับ รีเลย์ที่มีค่าพิกัดกระแส 5 แอมแปร์

  7. รีเลย์กระแสเกินตัวหนึ่งมีค่าพิกัดกระแสเท่ากับ 5 แอมแปร์ ค่าเซตติ้งกระแสตั้งไว้ที่ 150% ตัวคูณเวลาตั้งไว้ที่ค่า 0.8 รีเลย์ต่ออยู่ในสายที่ผ่านซีทีที่มีอัตราส่วนรอบ 400/5 ถ้ามีกระแสขนาด 4800 แอมแปร์ไหลอยู่ในวงจรปฐมภูมิ จงคำนวณหาช่วงเวลาทำงานของรีเลย์แบบ CDG11

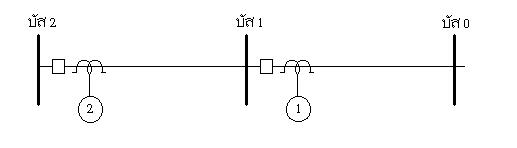

    รูปที่ 3.28

  8. จากระบบไฟฟ้ากำลังในรูปที่ 3.28 จงคำนวณหาช่วงเวลาทำงานของรีเลย์กระแสเกินหมายเลข 1 กับ 2 โดยสมมติว่า ขนาดกระแสฟอลต์ค่าสูงสุดเท่ากับ 2000 แอมแปร์ อัตราการทดกระแสของหม้อแปลงทดกระแสทั้งสองชุดคือ 200/1 รีเลย์หมายเลข 1 มีค่าเซตติ้งกระแส 100% และรีเลย์หมายเลข 2 มีค่าเซตติ้งกระแส 125% รีเลย์หมายเลย 1 ตั้งค่าตัวคูณเวลาไว้เท่ากับ 0.2 ช่วงเวลาลำดับ ( grading margin ) ระหว่างรีเลย์ทั้งสองคือ 0.5 วินาที

  9. ลักษณะเวลากับกระแส ( time-current characteristic ) ของรีเลย์กระแสเกินมีกี่แบบอะไรบ้าง ถ้ามีกระแสป้อน แบบกระจายออกในแนวรัศมี( radial feeder ) ผ่านสถานีไฟฟ้าย่อย 3 สถานี จงวาดกราฟลักษณะเวลากับ กระแสของรีเลย์กระแสเกินทั้งสามตัวของแต่ละแบบที่ใช้ในการป้องกันสายป้อนโดยวาดบนกราฟเดียวกัน

  10. เพราะเหตุใดเราจึงต่อรีเลย์กระแสเกินเพียง 2 ตัว กับรีเลย์ป้องกันฟอลต์ลงดิน 1 ตัว ในระบบป้องกัน 3 เฟส ในกรณีใดบ้างที่เราไม่สามารถป้องกันระบบ 3 เฟส ด้วยรีเลย์กระแสเกินเพียง 2 ตัวได้

  11. รีเลย์กระแสเกินแบบรู้ทิศทางมีวิธีการต่อวงจรทางด้านป้อนเข้าแบบมาตรฐานกี่วิธีอะไรบ้าง แต่ละวิธีมีการป้อน ด้วยคู่ ของแรงดันกับกระแสอะไรบ้าง และจงอธิบายปัจจัยที่มีอิทธิพลต่อการตัดสินใจเลือกวิธีการต่อวงจรทางด้านป้อนเข้า เพื่อการป้องกันสายป้อนที่ระดับ แรงดันต่างๆกันอย่างไร

  12. ในระบบส่งพลังไฟฟ้าขนาดใหญ่มีสายส่งเส้นหนึ่งซึ่งอิมพิแดนซ์ของสายส่งมีค่า 0.3+j0.3 โอห์มต่อกิโลเมตร รีเลย์ที่จะใช้ป้องกันสายส่งมีลักษณะการทำงานซึ่งจะให้แรงบิดค่าสูงสุดเมื่อกระแสที่ป้อนรีเลย์นำหน้า แรงดันที่ป้อนรีเลย์เป็นมุม 15 เท่านจะตัดสินใจต่อวงจรทางด้านป้อนเข้าของรีเลย์เป็นแบบใด จะต้องมีการดัดแปลง รีเลย์ด้วยหรือไม่ รูปที่ 3.29 ระบบไฟฟ้ากำลังแบบวงแหวน

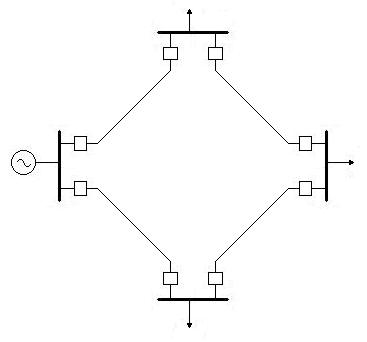

    รูปที่ 3.29 ระบบไฟฟ้ากำลังแบบวงแหวน

  13. ระบบไฟฟ้ากำลังในรูปที่ 3.29 มีการป้องกันโดยใช้รีเลย์กระแสเกินชนิดเดฟฟินิทไทม์ จงเขียนลูกศรกำกับตำแหน่งซึ่งควรใช้รีเลย์กระแสเกินแบบรู้ทิศทางและแบบไม่รู้ทิศทางพร้อมทั้งเขียนค่าเซตติ้งเวลากำกับที่รีเลย์แต่ละตัวด้วย กำหนดให้ช่วงเวลาลำดับเท่ากับ 0.4 วินาที

  14. จงวาดรูประบบป้องกันที่เหมาะในการใช้งานกับสายป้อนขนานที่มีแหล่งจ่ายป้อนจาก (ก) ปลายสายข้างเคียง (ข) ปลายสายทั้งสองข้าง

  15. จงเขียนแผนภาพแสดงวงจรกระแสและวงจรแรงดันของรีเลย์ป้องกันฟอลต์ลงดินแบบรู้ทิศทาง ( directional earth fault relay )

End.
