แบบฝึกหัดและการบ้าน SolidWorks

***List การบ้านก่อน midterm***

HW.02 – Revolve

1-2	N/A	โจทย์ชิ้นที่ 1 และ 2 คือ FE_table กับ FE_chair ได้แจ้งให้ทราบแล้วใน class วันศุกร์ 25jun’10

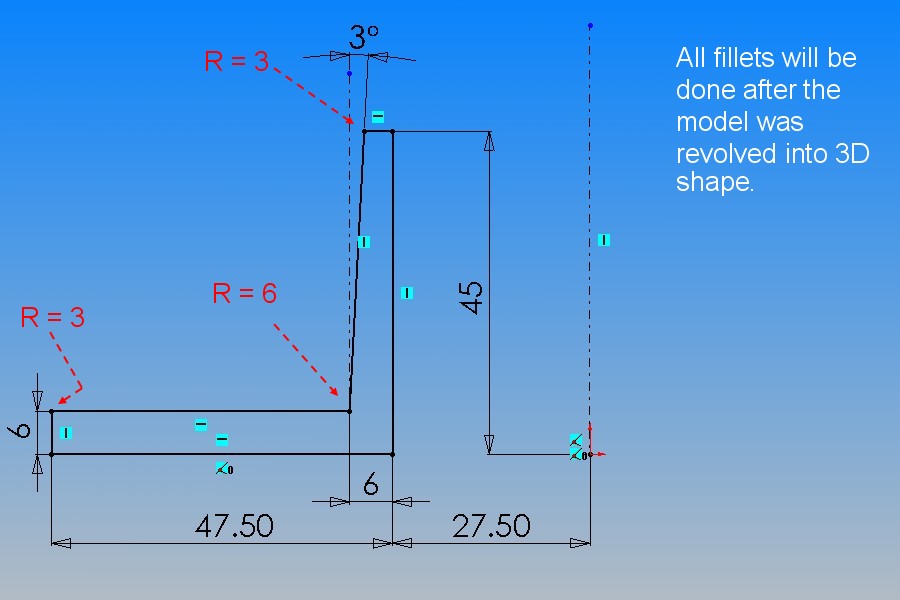

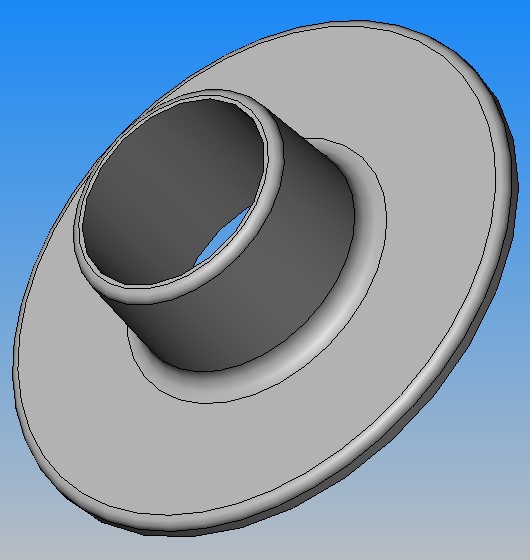

3		โจทย์ชิ้นที่ 3 - rev_flange.jpg (click link to view, rt-click to save as...) >> รูปโมเดลที่ได้

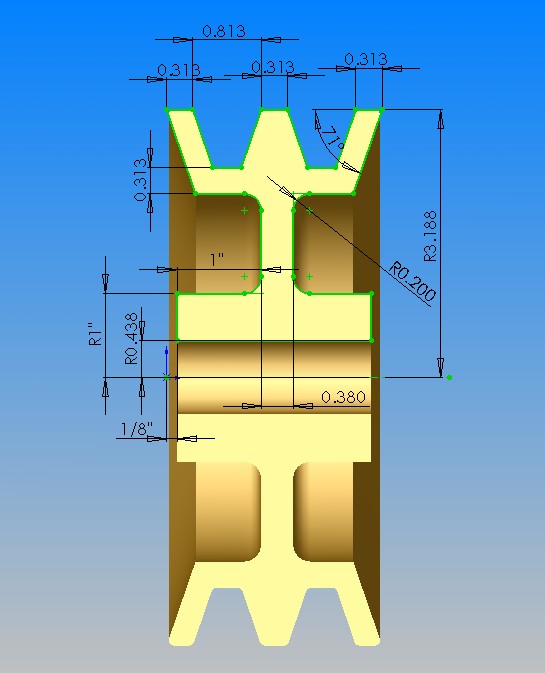

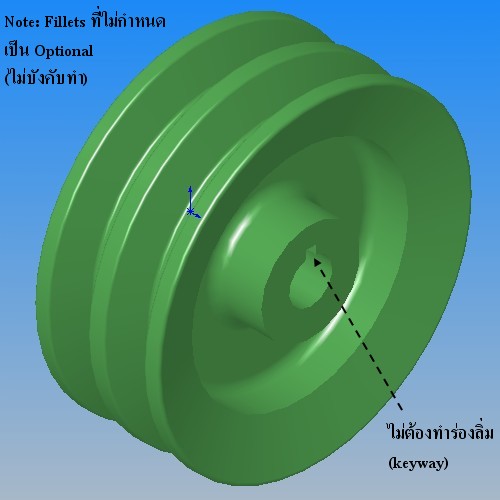

4		โจทย์ชิ้นที่ 4 - rev_pulley.jpg (คำนวณหาขนาดของรูป 2-D ก่อนทำ) >> รูปโมเดลที่ได้

HW.03 – Assembly (1)

1	N/A	ชุดโต๊ะกลม เก้าอี้หินอ่อน วางอยู่บนพื้นที่กำหนดขนาดเอาเอง (วางอยู่หน้า Boiler/ถังน้ำมันเตา)
2	N/A	ชุดชิ้นส่วนประกอบ ที่มีฐาน (base) เป็นรูปโคนกลับหัว (มีทั้งหมด 4 ชิ้น)

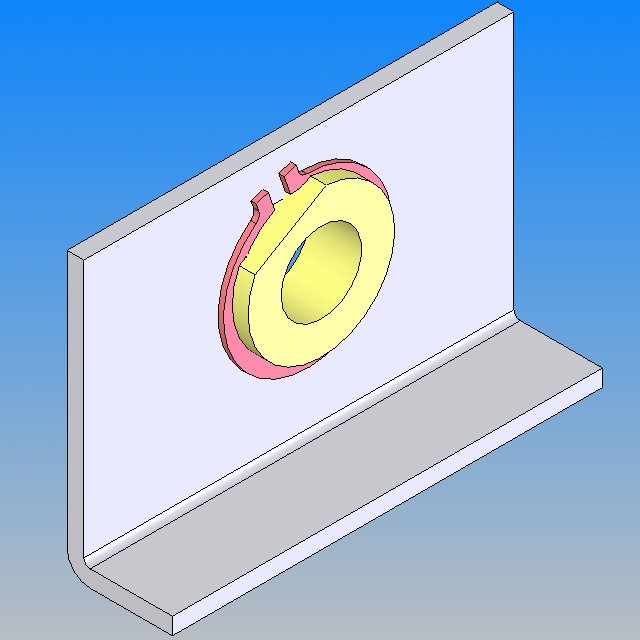

3		ชุดชิ้นส่วนประกอบ มี 3 ชิ้น : >> รูปโมเดลที่ได้ - bracket.sldprt - bushing.sldprt - ring.sldprt

HW.04 – Loft

1	N/A	ให้เขียนชิ้นงาน “Screw Driver” ตามใบงานที่แจกให้ แต่ มีขนาดทุกอย่างเป็น 2 เท่า

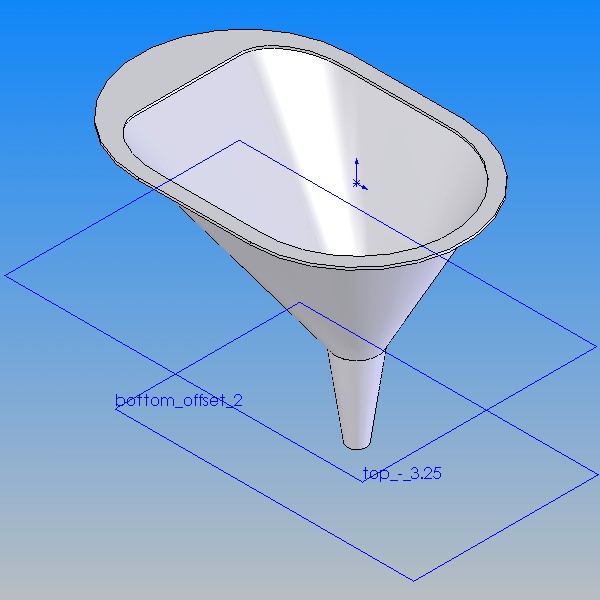

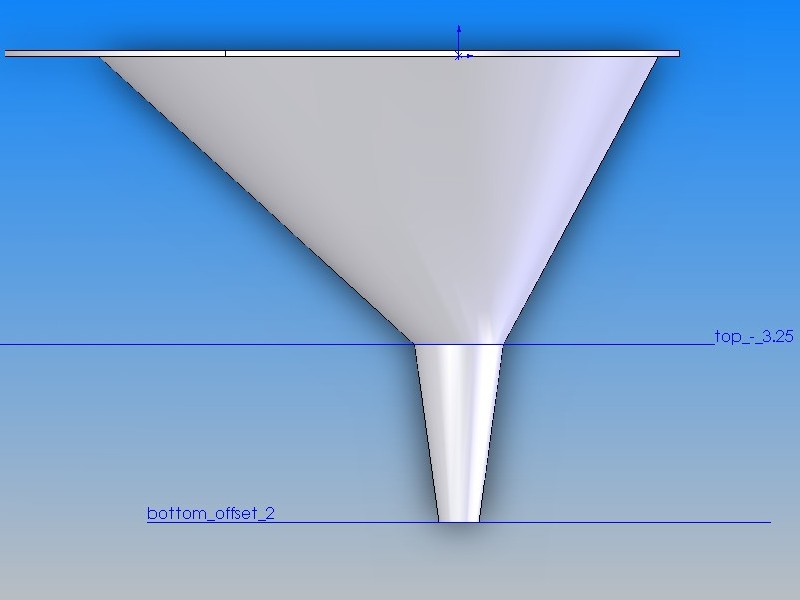

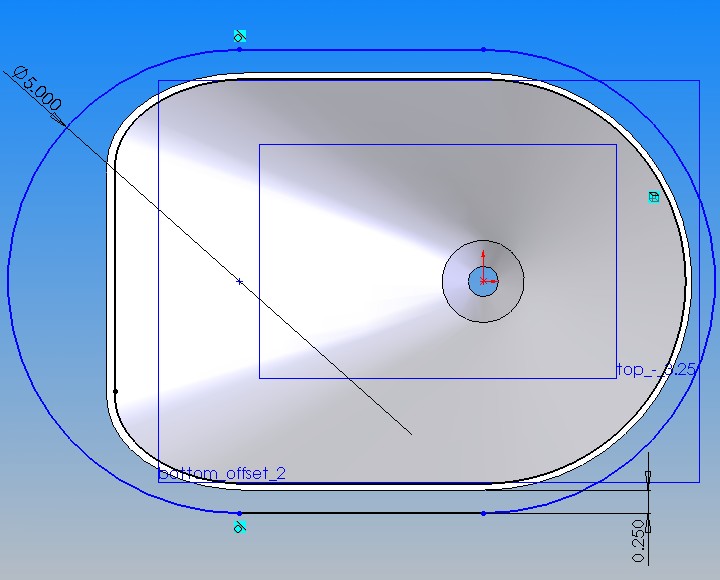

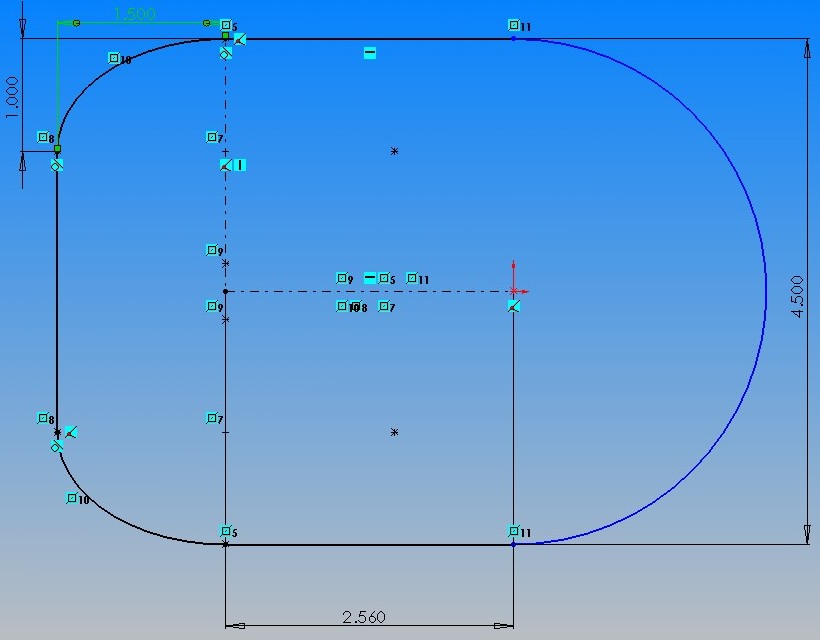

2		ชิ้นงาน "กรวยพลาสติก แบบ US" : >> รูป profile ด้านบน >> รูป sketch ของปีกกรวย >> รูปโมเดลที่ได้_1 >> รูปโมเดลที่ได้_2 ข้อมูลเพิ่มเติม – ที่ระนาบกลาง outside diameter (O.D.)=1” – ที่ปลาย O.D.=0.45” – thk=0.06”

HW.05 – Sweep/Swept

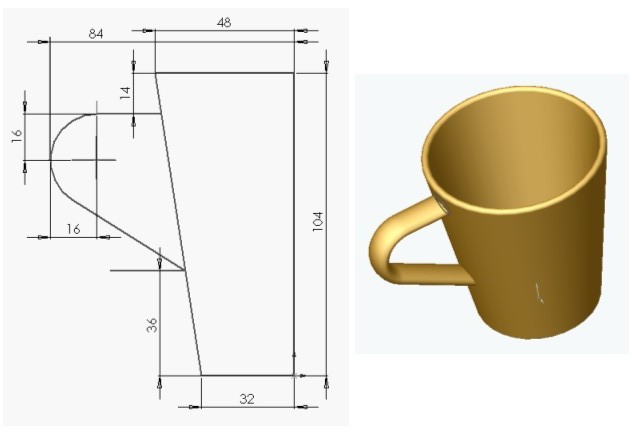

1		ชิ้นงาน "แก้วกาแฟ แบบ IKEA (แบรนด์ของ Sweden)" : >> ขนาดและรูปโมเดลที่ได้

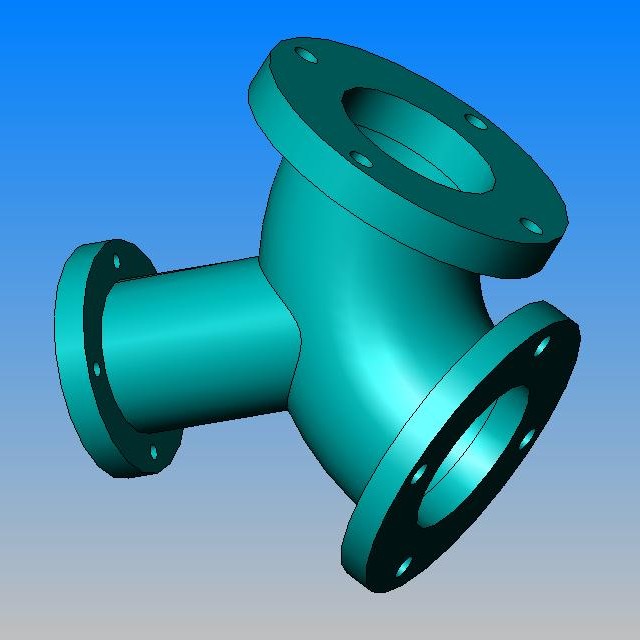

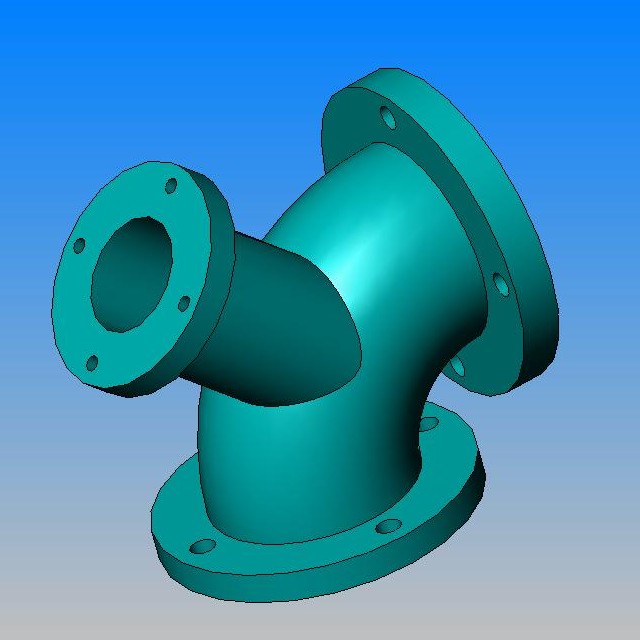

2		ชิ้นงาน "ข้องอ 90 องศา และมีข้อแยกแบบ offset (เยื้องศูนย์)" มีขนาดตามใบงาน : >> รูปโมเดลที่ได้_1 >> รูปโมเดลที่ได้_2

HW.06 – Assembly (2)

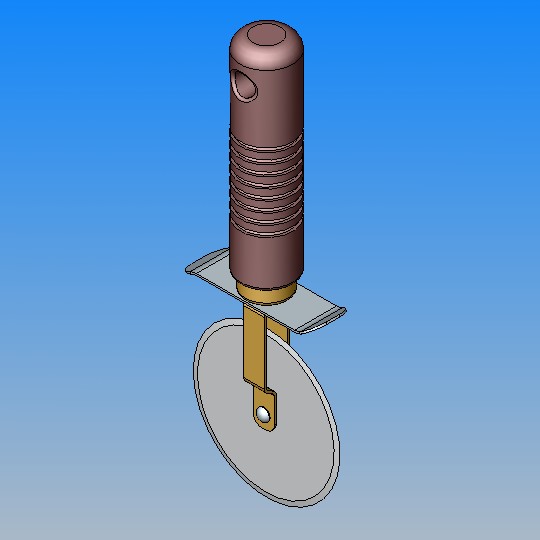

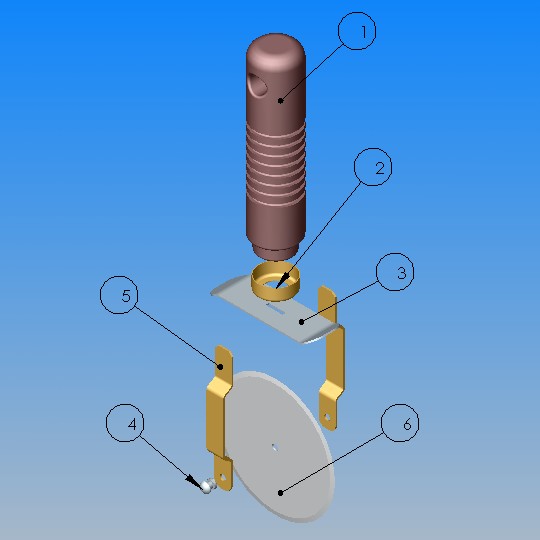

1		ชุดชิ้นส่วนประกอบ “ที่ตัดพิซซ่า” >> รูปโมเดลที่ได้_1 >> รูปโมเดลที่ได้_2

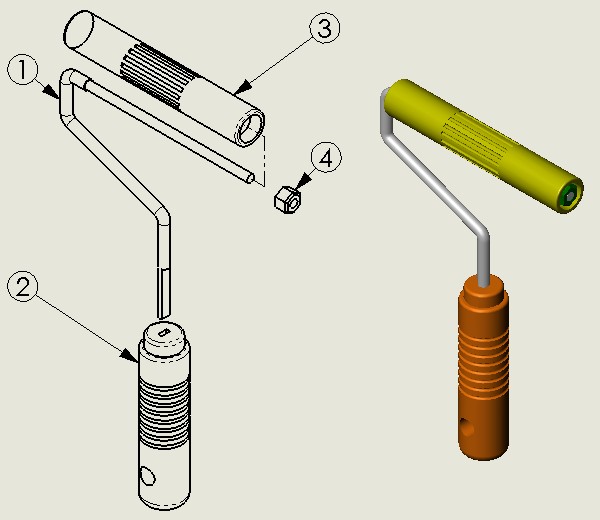

2		ชุดชิ้นส่วนประกอบ “ที่ม้วนขนม” >> รูปโมเดลที่ได้

HW.07 – Sweep (2) /w 3D Sketches & Helix Curves

1

***List การบ้านหลัง midterm***

HW.08 – Piping System Drawing (งานกลุ่ม)

1

ส่ง อ. 21 ก.ย. 53

เขียนแบบระบบท่อ (อย่างง่าย, แต่สมจริง), กลุ่มละ 1 ระบบ -ส่ง model view (แบบ isometric หรืออื่นๆ) โดย Print สี พร้อม title block 1 แผ่น -ส่งไฟล์ sw ทั้งหมด คือ parts + assembly + drawing ในรูปของแผ่นซีดี 1 แผ่น

HW.09 – Welding Drawing

1

ส่ง ศ. 17 ก.ย. 53

โหลดการบ้านเขียนแบบงานเชื่อม ที่นี่ >> อ่านตรงนี้ก่อนลงมือทำการบ้าน >> hw_weld.pdf
