การเชื่อมต่อหัวต่อ(RJ-45 jack)กับ สายนำสัญญาณ UTP วัตถุประสงค์ 1. เพื่อใช้สร้างสายไขว้ (Cross cable) สำหรับติดต่อสื่อสารระหว่างเครื่องคอมพิวเตอร์ 2 เครื่อง เช่นการถ่ายโอนข้อมูลเป็นต้น 2. เพื่อศึกษาเรื่องมาตรฐานของการเชื่อมต่อควบคู่ไปด้วย โดยใช้มาตรฐาน EIA/TIA 568A and EIA/TIA 568B ในการเชื่อมต่อ
		อุปกรณ์ 1. สายนำสัญญาณ UTP ขนาดประมาณ 1.5 เมตร (หรือแล้วแต่ความต้องการแต่ไม่ควรเกิน 100 เมตร) 2. RJ45 –Jack จำนวน 2 ตัว 3. คีมสำหรับเข้าหัว RJ-45
วิธีทำ 1. ด้านหนึ่ง ของสายนำสัญญาณ UTP เข้าหัวสายแบบ Patch Cable มีรายละเอียดของรหัสสีดังนี้
2. ปลายอีกด้านที่เหลือ ของสายนำสัญญาณ UTP เข้าหัวสายแบบ Cross Cable มีรายละเอียดของรหัสสีดังนี้
3. เมื่อเข้าหัวสายทั้งสองด้าน ตรวจสอบรหัสสีถูกต้องตามมาตรฐานแล้วก็เป็นอันว่าเสร็จเรียบร้อย
			การทดสอบสายไขว้ที่ทำขึ้น ในที่นี้จะทดสอบโดยการเชื่อมต่อเครื่องคอมพิวเตอร์ 2 เครื่อง แล้วทดลองถ่ายโอนข้อมูลระหว่างเครื่องคอมพิวเตอร์สองเครื่อง ที่ใช้ระบบปฏิบัติการ วินโดร์ 1. เปิดเครื่องที่จะทำการทดสอบทั้งสองเครื่อง 2. ใช้สายไขว้ที่ทำขึ้นต่อระหว่างเครื่องสองเครื่อง โดยผ่านการ์ดเนตเวอร์ก (NIC – Network Interface Card) 3 . สังเกตสัญญาณไฟกระพริบที่ หลอด LED ของการ์ด

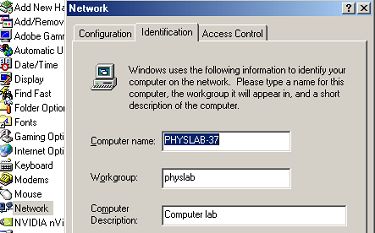

4.บนวินโดร์ Start => Settings => Control Panel =>Network => Identification
				- ระบุชื่อเครื่องคอมพิวเตอร์ให้ต่างกัน (Computer name) - ระบุชื่อ (Workgroup) ให้ตรงกัน - => Configuration => TCP/IP => Properties ระบุ IP ให้ต่างกัน
						- ถ้าได้ผลตามภาพด้านข้างนี้ เป็นอันว่าเสร็จเรียบร้อย ที่เหลือก็ลอง transfer file ดูนะครับ
